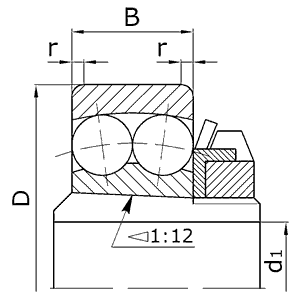

Подшипники шариковые радиальные сферические двухрядные с закрепительной втулкой
d1 - номинальный диаметр отверстия закрепительной втулки;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски.
Обозначение | Размеры, мм | Масса, кг | ||||
по ГОСТу | международное | d1 | D | B | r | |
Серия ширин 0, серия диаметров 2. | ||||||
11204 | 1205K+H205 | 20 | 52 | 15 | 1,5 | 0,21 |
11205 | 1206K+H206 | 25 | 62 | 16 | 1,5 | 0,32 |
11206 | 1207K+H207 | 30 | 72 | 17 | 2 | 0,44 |
11207 | 1208K+H208 | 35 | 80 | 18 | 2 | 0,59 |
11208 | 1209K+H209 | 40 | 85 | 19 | 2 | 0,69 |
11209 | 1210K+H210 | 45 | 90 | 20 | 2 | 0,79 |
11210 | 1211K+H211 | 50 | 100 | 21 | 2,5 | 1,00 |
11211 | 1212K+H212 | 55 | 110 | 22 | 2,5 | 1,25 |
11212 | 1213K+H213 | 60 | 120 | 23 | 2,5 | 1,55 |
11213 | 1215K+H215 | 65 | 130 | 25 | 2,5 | 2,05 |
11214 | 1216K+H216 | 70 | 140 | 26 | 3 | 2,50 |
11215 | 1217K+H217 | 75 | 150 | 28 | 3 | 3,05 |
11216 | 1218K+H218 | 80 | 160 | 30 | 3 | 3,65 |
11218 | 1220K+H220 | 90 | 180 | 34 | 3,5 | 5,15 |
11220 | 1222K+H222 | 100 | 200 | 38 | 3,5 | 7,00 |
11222 | 1224K+H3024 | 110 | 215 | 42 | 3,5 | 8,60 |
Серия ширин 0, серия диаметров 3. | ||||||
11304 | 1305K+H305 | 20 | 62 | 17 | 2 | 0,33 |
11305 | 1306K+H306 | 25 | 72 | 19 | 2 | 0,49 |
11306 | 1307K+H307 | 30 | 80 | 21 | 2,5 | 0,64 |
11307 | 1308K+H308 | 35 | 90 | 23 | 2,5 | 0,89 |
11308 | 1309K+H309 | 40 | 100 | 25 | 2,5 | 1,20 |
11309 | 1310K+H310 | 45 | 110 | 27 | 3 | 1,50 |
11310 | 1311K+H311 | 50 | 120 | 29 | 3 | 1,90 |
11311 | 1312K+H312 | 55 | 130 | 31 | 3,5 | 2,30 |
11312 | 1313K+H313 | 60 | 140 | 33 | 3,5 | 2,85 |
11313 | 1315K+H315 | 65 | 160 | 37 | 3,5 | 4,35 |
11314 | 1316K+H316 | 70 | 170 | 39 | 3,5 | 5,15 |
11315 | 1317K+H317 | 75 | 180 | 41 | 4 | 6,10 |
11316 | 1318K+H318 | 80 | 190 | 43 | 4 | 7,05 |
11317 | 1319K+H319 | 85 | 200 | 45 | 4 | 8,26 |
11318 | 1320K+H320 | 90 | 215 | 47 | 4 | 9,90 |
11320 | 1322K+H322 | 100 | 240 | 50 | 4 | 14,0 |
Серия ширин 0, серия диаметров 5. | ||||||
11504 | 2205K+H305 | 20 | 52 | 18 | 1,5 | 0,25 |
11505 | 2206K+H306 | 25 | 62 | 20 | 1,5 | 0,36 |
11506 | 2207K+H307 | 30 | 72 | 23 | 2 | 0,54 |
11507 | 2208K+H308 | 35 | 80 | 23 | 2 | 0,68 |
11508 | 2209K+H309 | 40 | 85 | 23 | 2 | 0,78 |
11509 | 2210K+H310 | 45 | 90 | 23 | 2 | 0,88 |
11510 | 2211K+H311 | 50 | 100 | 25 | 2,5 | 1,15 |
11511 | 2212K+H312 | 55 | 110 | 28 | 2,5 | 1,45 |
11512 | 2213K+H313 | 60 | 120 | 31 | 2,5 | 1,90 |
11513 | 2215K+H315 | 65 | 130 | 31 | 2,5 | 2,40 |
11514 | 2216K+H316 | 70 | 140 | 33 | 3 | 3,00 |
11515 | 2217K+H317 | 75 | 150 | 36 | 3 | 3,65 |
11516 | 2218K+H318 | 80 | 160 | 40 | 3 | 4,70 |
11518 | 2220K+H320 | 90 | 180 | 46 | 3,5 | 6,55 |
11520 | 2222K+H322 | 100 | 200 | 53 | 3,5 | 9,10 |
Серия ширин 0, серия диаметров 6. | ||||||
11605 | 2306K+H2306 | 25 | 72 | 27 | 2 | 0,62 |
11606 | 2307K+H2307 | 30 | 80 | 31 | 2,5 | 0,82 |
11607 | 2308K+H2308 | 35 | 90 | 33 | 2,5 | 1,15 |
11608 | 2309K+H2309 | 40 | 100 | 36 | 2,5 | 1,50 |
11609 | 2310K+H2310 | 45 | 110 | 40 | 3 | 1,95 |
11610 | 2311K+H2311 | 50 | 120 | 43 | 3 | 2,45 |
11611 | 2312K+H2312 | 55 | 130 | 46 | 3,5 | 3,00 |
11612 | 2313K+H2313 | 60 | 140 | 48 | 3,5 | 3,70 |
11613 | 2315K+H2315 | 65 | 160 | 55 | 3,5 | 5,65 |
11614 | 2316K+H2316 | 70 | 170 | 58 | 3,5 | 7,25 |
11615 | 2317K+H2317 | 75 | 180 | 60 | 4 | 8,35 |
11616 | 2318K+H2318 | 80 | 190 | 64 | 4 | 10,0 |
11618 | 2320K+H2320 | 90 | 215 | 73 | 4 | 15,3 |
Масса подшипников рассчитана при плотности стали 7,85 кг/дм3.
