Подшипники шариковые радиальные однорядные с упорным бортом на наружном кольце

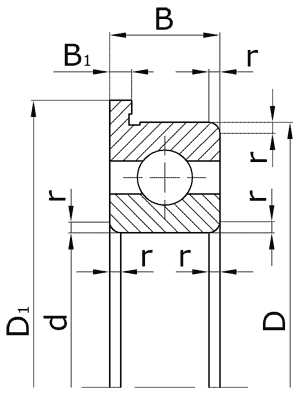

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный наружный диаметр наружного кольца;
D1 - номинальный наружный диаметр упорного борта;
B - номинальная ширина подшипника;
B1 - номинальная ширина упорного борта;
r - номинальная координата монтажной фаски.
Обозначение | Размеры, мм | Масса, кг | |||||
d | D | D1 | B | B1 | r | ||
Нормальная серия ширин 0, особолегкая серия диаметров 1. | |||||||
84001/1,5 | 1,5 | 6 | 7,5 | 2,5 | 0,6 | 0,3 | 0,00042 |
840012 | 2 | 7 | 8,5 | 2,8 | 0,7 | 0,3 | 0,00064 |
84001/2,5 | 2,5 | 8 | 9,5 | 2,8 | 0,7 | 0,3 | 0,00083 |
840013 | 3 | 9 | 10,5 | 3 | 0,7 | 0,3 | 0,0010 |
840014 | 4 | 12 | 13,5 | 4 | 1 | 0,4 | 0,0023 |
840015 | 5 | 14 | 16 | 5 | 1 | 0,4 | 0,0039 |
840016 | 6 | 17 | 19 | 6 | 1,2 | 0,5 | 0,0080 |
840017 | 7 | 19 | 22 | 6 | 1,5 | 0,5 | 0,010 |
840018 | 8 | 22 | 25 | 7 | 1,5 | 0,5 | 0,015 |
840019 | 9 | 24 | 27 | 7 | 1,5 | 0,5 | 0,018 |
840100 | 10 | 26 | 28 | 8 | 2 | 0,5 | 0,020 |
Узкая серия ширин 0, легкая серия диаметров 2. | |||||||
840023 | 3 | 10 | 11,5 | 4 | 1 | 0,3 | 0,002 |
840024 | 4 | 13 | 15 | 5 | 1 | 0,4 | 0,004 |
840025 | 5 | 16 | 18 | 5 | 1 | 0,5 | 0,006 |
840026 | 6 | 19 | 22 | 6 | 1,5 | 0,5 | 0,010 |
840027 | 7 | 22 | 25 | 7 | 1,5 | 0,5 | 0,012 |
840028 | 8 | 24 | 26 | 8 | 2 | 0,5 | 0,019 |
840029 | 9 | 26 | 28 | 8 | 2 | 1,0 | 0,020 |
840200 | 10 | 30 | 32,25 | 9 | 2,25 | 1,0 | 0,032 |
Узкая серия ширин 0, средняя серия диаметров 3. | |||||||
840033 | 3 | 13 | 15 | 5 | 1 | 0,4 | - |
840034 | 4 | 16 | 18 | 5 | 1 | 0,5 | 0,005 |
840035 | 5 | 19 | 22 | 6 | 1,5 | 0,5 | 0,009 |
840036 | 6 | 22 | 25 | 7 | 1,5 | 0,5 | 0,014 |
840037 | 7 | 26 | 29 | 9 | 2 | 0,5 | 0,026 |
840038 | 8 | 28 | 30,25 | 9 | 2,25 | 0,5 | 0,029 |
840039 | 9 | 30 | 32,5 | 10 | 2,5 | 1,0 | 0,035 |
840300 | 10 | 35 | 37,75 | 11 | 2,75 | 1,0 | 0,053 |
Серия ширин 1, серия диаметров 0. | |||||||
1840002 | 2 | 4 | 4,8 | 1,2 | 0,35 | 0,1 | 0,00010 |
184000/2,5 | 2,5 | 5 | 6 | 1,5 | 0,4 | 0,15 | 0,00018 |
1840003 | 3 | 6 | 7,2 | 2 | 0,6 | 0,15 | 0,00026 |
1840004 | 4 | 7 | 8,2 | 2 | 0,6 | 0,15 | 0,00035 |
1840005 | 5 | 8 | 9,2 | 2 | 0,6 | 0,15 | 0,00043 |
1840006 | 6 | 10 | 11,2 | 2,5 | 0,6 | 0,2 | 0,00074 |
1840007 | 7 | 11 | 12,2 | 2,5 | 0,6 | 0,2 | 0,00080 |
1840008 | 8 | 12 | 13,2 | 2,5 | 0,6 | 0,2 | 0,00085 |
1840009 | 9 | 14 | 15,5 | 3 | 0,8 | 0,2 | 0,00140 |
1840000 | 10 | 15 | 16,5 | 3 | 0,8 | 0,2 | 0,00242 |
Серия ширин 1, серия диаметров 8. | |||||||
184008/0,6 | 0,6 | 2,5 | 3,3 | 1 | 0,3 | 0,1 | - |
1840081 | 1 | 3 | 3,8 | 1 | 0,3 | 0,1 | 0,00006 |
184008/1,5 | 1,5 | 4 | 5 | 1,2 | 0,4 | 0,1 | 0,00009 |
1840082 | 2 | 5 | 6,1 | 1,5 | 0,5 | 0,15 | 0,00019 |
184008/2,5 | 2,5 | 6 | 7,1 | 1,8 | 0,5 | 0,15 | 0,00026 |
1840083 | 3 | 7 | 8,1 | 2 | 0,5 | 0,2 | 0,00038 |
1840084 | 4 | 9 | 10,3 | 2,5 | 0,6 | 0,2 | 0,00076 |
1840085 | 5 | 11 | 12,5 | 3 | 0,8 | 0,3 | 0,0013 |
1840086 | 6 | 13 | 15 | 3,5 | 1 | 0,3 | 0,0022 |
1840087 | 7 | 14 | 16 | 3,5 | 1 | 0,3 | 0,0024 |
1840088 | 8 | 16 | 18 | 4 | 1 | 0,4 | 0,0035 |
1840089 | 9 | 17 | 19 | 4 | 1 | 0,4 | 0,0060 |
1840800 | 10 | 19 | 21 | 5 | 1 | 0,5 | 0,0092 |
Серия ширин 1, сверхлегкая серия диаметров 9. | |||||||
1840091 | 1 | 4 | 5 | 1,6 | 0,5 | 0,2 | 0,00014 |
184009/1,5 | 1,5 | 5 | 6,5 | 2 | 0,6 | 0,3 | 0,00026 |
1840092 | 2 | 6 | 7,5 | 2,3 | 0,6 | 0,3 | 0,0004 |
184009/2,5 | 2,5 | 7 | 8,5 | 2,5 | 0,7 | 0,3 | 0,0006 |
1840093 | 3 | 8 | 9,5 | 3 | 0,7 | 0,3 | 0,0008 |
1840094 | 4 | 11 | 12,5 | 4 | 1 | 0,3 | 0,0021 |
1840095 | 5 | 13 | 15 | 4 | 1 | 0,4 | 0,0026 |
1840096 | 6 | 15 | 17 | 5 | 1,2 | 0,4 | 0,0041 |
1840097 | 7 | 17 | 19 | 5 | 1,2 | 0,5 | 0,0051 |
1840098 | 8 | 19 | 22 | 6 | 1,5 | 0,5 | 0,0081 |
1840099 | 9 | 20 | 23 | 6 | 1,5 | 0,5 | 0,0083 |
1840900 | 10 | 22 | 25 | 6 | 1,5 | 0,5 | 0,0097 |
Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
