Подшипники шариковые радиальные однорядные с двумя уплотнениями с широким внутренним кольцом со сферической наружной поверхностью наружного кольца с эксцентричным стопорным кольцом

Подшипники шариковые радиальные однорядные с двумя уплотнениями с широким внутренним кольцом со сферической наружной поверхностью наружного кольца с эксцентричным стопорным кольцом

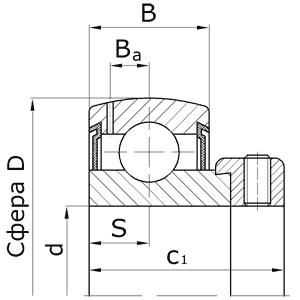

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный сферической поверхности наружного кольца;

B - номинальная ширина наружного кольца подшипника;

Ва - расстояние от оси смазочного отверстия до середины дорожки качения;

c1 - номинальная ширина внутреннего кольца подшипника вместе с эксцентрическим кольцом;

S - расстояние от края внутреннего кольца подшипника до середины дорожки качения.

Основные размеры подшипников
Обозначение Размеры, мм
d D B Ва c1 S
780203К 17 40 12 - 13 3,4 28,6 6,5
780204К 20 47 14 - 15 3,7 31,0 7,5
780205К 25 52 15 - 15 3,9 31,0 7,5
780206К 30 62 16 - 18 5,0 35,7 9,0
780207К 35 72 17 - 19 5,7 38,9 9,5
780208К 40 80 18 - 22 6,2 43,7 11,0
780209К 45 85 19 - 22 6,4 43,7 11,0
780210К 50 90 20 - 22 6,5 43,7 11,0
780211К 55 100 21 - 25 7,0 48,4 12,0
780212К 60 110 22 - 27 7,6 53,1 13,5

Номинальная ширина наружного кольца подшипника В указана в мм и может иметь значение в пределах минимальной и максимальной величин (мин - макс).

Допускается изготовление подшипников без смазочного отверстия на наружном кольце.
