Ручка КПП — LED подсветка своими руками

Ручка КПП — LED подсветка

Добрался я наконец до затёртой временем ручки переключения передач. Лак с пластмассовой её части уже в некоторых местах начал облезать, а кожанная часть протёрлась до резины на которой она была наклеена. Решил немного её восстановить и заодно доработать.

Вообще, я уже делал такую штуку на е36, но это было давно и фоток сожалению не сохранялось :(

Ручка КПП — LED подсветка

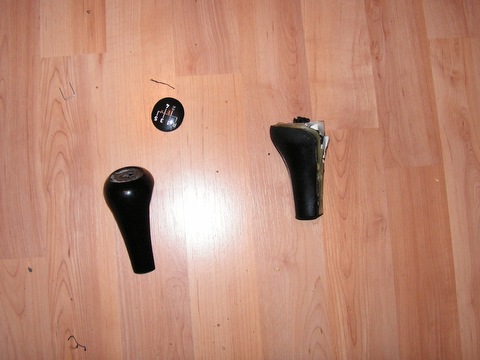

Итак: снимаем ручку нелёгким движением руки на себя, если ручка приклеена — это хуже, можно её покрутить но это 100% приведёт к её поломке, и тогда её точно придётся приклеивать.

Ручка КПП — LED подсветка

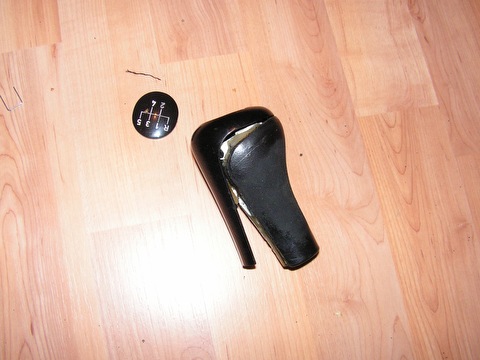

у меня она уже была вся склеена, поэтому я её не разбирал, а разламывал :)

Ручка КПП — LED подсветка

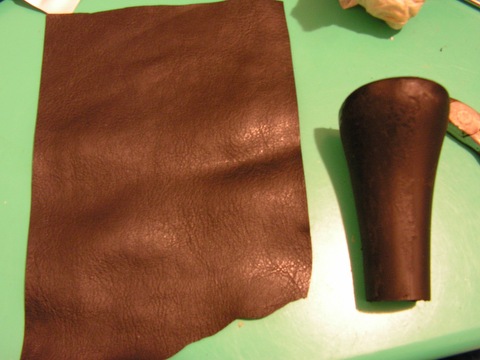

С самой резиновой части снимаем останки кожи и обтягиваем кусочком дермантина или кожи. Самое лёгкое — с кусочка дермантина снять тканевую основу, если это возможно, тогда дермонтин тянется как сопля.

Ручка КПП — LED подсветка

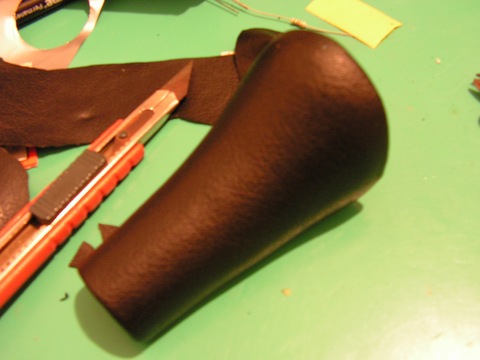

По краям приклееваем дермонтин циано-акриловым клеем(простой суперклей в 3х грамовом тюбике) и обрезаем лишнее. Эта часть готова.

Ручка КПП — LED подсветка

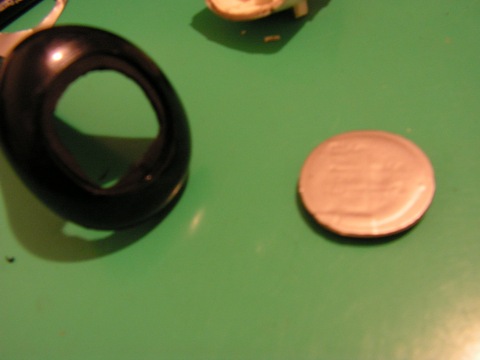

Берём циферблат, и тоненьким ножечком соскабливаем краску в углублениях цифер и схемы переключения. Чтобы ручка не освещала весь потолок и чтобы цифры снова стали серебрянными, приклееваем кусочек серебрянной плёнки(в данном случае ОРАКАЛ 641 090 ). В пластмассовой детали отделки выпиливаем дырку, чтобы свет проходил ко всем цифрам. Потом её либо облеиваем, либо красим, или вообще оставляем так, если состояние позволяет.

Ручка КПП — LED подсветка

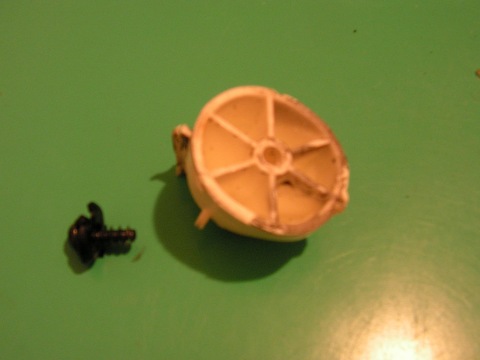

Дальше самое интересное, у меня внутреняя пластмассина была сломана пополам, так что я сделал так: выкрутил винтик и засверлил это место сверлом на 12 почти насквозь, оставив 5 мм, 6 оставшихся рёбер жёсткости выломал кусачками.

Ручка КПП — LED подсветка

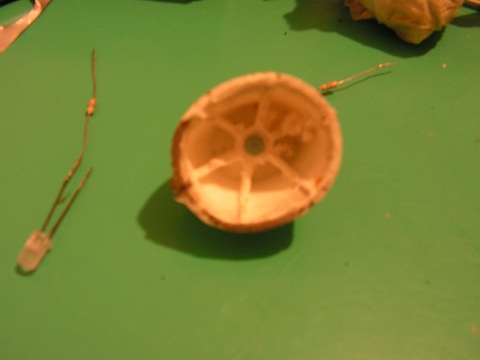

С другой стороны высверлил углубление для диода сверлом на 8 — 2мм в глубину. Потом расширил оставшиеся 3мм сверлом на 5 и вставил 5мм диод. Резистор использовал примерно 550 Ом. Если ручка не сломана пополам, то чтобы вставить диод придётся бырезать с одной стороны дырку, желательно слева, т.к. там самая малая нагрузка при переключении.

Ручка КПП — LED подсветка

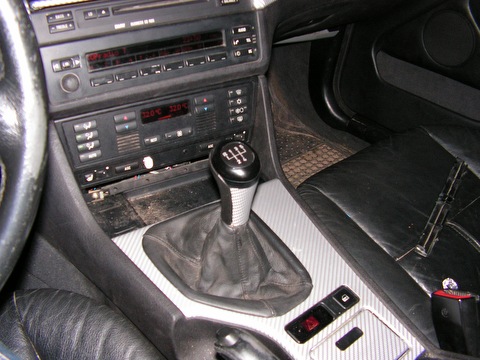

Собираем всё, склеиваем, устанавливаем и подключаем.

Ручка КПП — LED подсветка

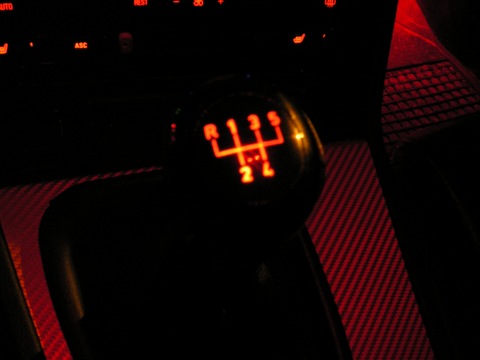

Наслаждаемся полученным результатом :)

Ручка КПП — LED подсветка

Ручка КПП — LED подсветка

Кстати, самое удобное — это запитать её от подсветки прикуривателя.

Ручка КПП — LED подсветка

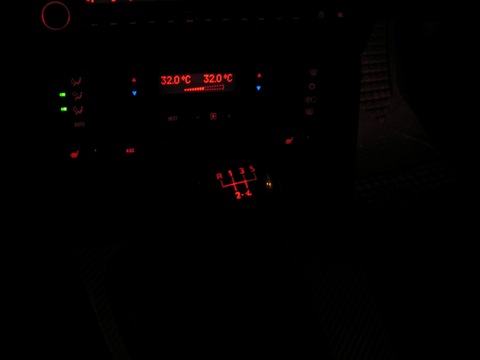

Две оранжевые точки между 2 и 4 — это блики от оригинальных оранжевых диодов в потлке.
